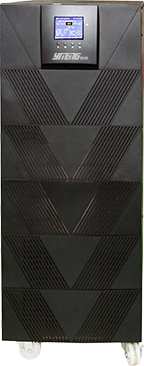

工频三单
产品简介
• 输出隔离设计，可承受各种负载
• 输出功率因数0.8
• 电路板全涂覆三防漆,可在恶劣环境运行
• 独立风道设计，有效散热并防止污染进入
• 宽输入电压和频率范围
• 更好的短路保护和过载能力
• 内置维修旁路开关
|
机种 |
31-10KL |
31-15KL |
31-20KL |
|
|
额定容量 |
10KVA / 8KW |
15KVA / 12KW |
20KVA / 16KW |
|
|
主路输入规格 |
||||
|
输入电压范围 (Vac) |
380/400/415 ; 165~280 (Ph-N) / 285~485 (Ph-Ph) |
380/400/415 ; 165~280 (Ph-N) / 285~485 (Ph-Ph) |
380/400/415 ; 165~280 (Ph-N) / 285~485 (Ph-Ph) |
|
|
相数 |
三相 + 中性 + PE |
三相 + 中性 + PE |
三相 + 中性 + PE |
|
|
输入频率范围 (Hz) |
50 ±5 （±10%）; 60 ±5 （±10%） |
50 ±5 （±10%）; 60 ±5 （±10%） |
50 ±5 （±10%）; 60 ±5 （±10%） |
|
|
输入功率因数 |
≧ 0.7 ( 非滤波器 ) ; ≧ 0.97 ( 加滤波器 ) |
≧ 0.7 ( 非滤波器 ) ; ≧ 0.97 ( 加滤波器 ) |
≧ 0.7 ( 非滤波器 ) ; ≧ 0.97 ( 加滤波器 ) |
|
|
整流技术 |
可控硅 |
可控硅 |
可控硅 |
|
|
输入电流谐波成份 (THDI) |
<50% ( 非加滤波器 )，<15% ( 加滤波器 ) ，非加滤波器 / 加滤波器 |
<50% ( 非加滤波器 )，<15% ( 加滤波器 ) ，非加滤波器 / 加滤波器 |
<50% ( 非加滤波器 )，<15% ( 加滤波器 ) ，非加滤波器 / 加滤波器 |
|
|
旁路输入规格 |
||||
|
输入电压范围 (Vac) |
176~264 (Ph-N) |
176~264 (Ph-N) |
176~264 (Ph-N) |
|
|
相数 |
三相 + 中性 + PE |
三相 + 中性 + PE |
三相 + 中性 + PE |
|
|
频率跟踪范围 (Hz) |
50 ±5（±10%） ; 60 ±5（±10%） |
50 ±5（±10%） ; 60 ±5（±10%） |
50 ±5（±10%） ; 60 ±5（±10%） |
|
|
发电机接入 |
支持 |
支持 |
支持 |
|
|
过载能力 |
150%~180% 1h~300s ; >180% 300s |
150%~180% 1h~300s ; >180% 300s |
150%~180% 1h~300s ; >180% 300s |
|
|
输出规格 |
||||
|
输出电压(Vac) |
220/230/240Vac |
220/230/240Vac |
220/230/240Vac |
|
|
输出稳压精度 |
±1% |
±1% |
±1% |
|
|
输出有功功率 |
0.8 |
0.8 |
0.8 |
|
|
输出频率 (Hz) |
市电模式 |
(50/60) ±0.01HZ |
(50/60) ±0.01HZ |
(50/60) ±0.01HZ |
|
|
电池模式 |
(50/60) ±0.01HZ |
(50/60) ±0.01HZ |
(50/60) ±0.01HZ |
|
输出波形 |
正弦波 |
正弦波 |
正弦波 |
|
|
输出波形失真度 |
阻性负载 |
≤ 2% |
≤ 2% |
≤ 2% |
|
|
非线性负载 |
≤ 4% |
≤ 4% |
≤ 4% |
|
市电电池转换时间 (ms) |
0 |
0 |
0 |
|
|
效率 % |
线路模式 89％ ; 电池模式 90％ |
线路模式 89％ ; 电池模式 90％ |
线路模式 89％ ; 电池模式 90％ |
|
|
过载能力 |
||||
|
≦ 110% |
60 分钟 |
60 分钟 |
60 分钟 |
|
|
≦ 125% |
10 分钟 |
10 分钟 |
10 分钟 |
|
|
≦ 150% |
1 分钟 |
1 分钟 |
1 分钟 |
|
|
>150% |
200 ms |
200 ms |
200 ms |
|
|
整流 |
||||
|
类型 |
6 脉冲 |
6 脉冲 |
6 脉冲 |
|
|
额定输出电压 |
384 VDC |
384 VDC |
384 VDC |
|
|
充电电压 |
395VDC ~ 435VDC ( 可调节 ) |
395VDC ~ 435VDC ( 可调节 ) |
395VDC ~ 435VDC ( 可调节 ) |
|
|
电池 |
||||
|
类型 |
VRLA 密封式阀控铅酸蓄电池 |
VRLA 密封式阀控铅酸蓄电池 |
VRLA 密封式阀控铅酸蓄电池 |
|
|
电池电压 (Vdc) |
32 节（可设置 29 〜 32 节） ; 348/360/372/384 VDC |
32 节（可设置 29 〜 32 节） ; 348/360/372/384 VDC |
32 节（可设置 29 〜 32 节） ; 348/360/372/384 VDC |
|
|
充电能力 |
最大 = 容量（KW）/ 电池电压（实时）, * 最大电流永远不会高于 40A |
最大 = 容量（KW）/ 电池电压（实时）, * 最大电流永远不会高于 40A |
最大 = 容量（KW）/ 电池电压（实时）, * 最大电流永远不会高于 40A |
|
|
通信与管理 |
||||
|
通信功能 |
RS232 , USB , RS485 , 干接点 ; 1 个用于通信卡的插槽，可容纳 SNMP 卡 |
RS232 , USB , RS485 , 干接点 ; 1 个用于通信卡的插槽，可容纳 SNMP 卡 |
RS232 , USB , RS485 , 干接点 ; 1 个用于通信卡的插槽，可容纳 SNMP 卡 |
|
|
控制面板 |
3.5 寸液晶屏 ; 7 寸全彩触摸屏 ( 选配 ) |
3.5 寸液晶屏 ; 7 寸全彩触摸屏 ( 选配 ) |
3.5 寸液晶屏 ; 7 寸全彩触摸屏 ( 选配 ) |
|
|
告警功能 |
输出过载 , 市电异常 ,UPS 故障 , 电池低电压 , 支持历史纪录查询 |
输出过载 , 市电异常 ,UPS 故障 , 电池低电压 , 支持历史纪录查询 |
输出过载 , 市电异常 ,UPS 故障 , 电池低电压 , 支持历史纪录查询 |
|
|
保护功能 |
输出短路 , 输出过载 , 过温度 , 电池低电压 , 输出过欠压 , 风扇故障 , 防雷 |
输出短路 , 输出过载 , 过温度 , 电池低电压 , 输出过欠压 , 风扇故障 , 防雷 |
输出短路 , 输出过载 , 过温度 , 电池低电压 , 输出过欠压 , 风扇故障 , 防雷 |
|
|
其他功能 |
||||
|
ECO 模式 |
支持 |
支持 |
支持 |
|
|
EPO 功能 |
支持 |
支持 |
支持 |
|
|
电源步入功能 |
支持 |
支持 |
支持 |
|
|
同步控制器 |
选配 |
选配 |
选配 |
|
|
类型 |
VFI-SS-111 |
VFI-SS-111 |
VFI-SS-111 |
|
|
电池充电标准 |
DIN 41773 |
DIN 41773 |
DIN 41773 |
|
|
并联数 |
4pcs |
4pcs |
4pcs |
|
|
环境条件 |
||||
|
工作温度℃ |
0~40℃ |
0~40℃ |
0~40℃ |
|
|
储存温度℃ |
-25~55 ( 不含电池 ) |
-25~55 ( 不含电池 ) |
-25~55 ( 不含电池 ) |
|
|
相对湿度 |
<95% 不冷凝 |
<95% 不冷凝 |
<95% 不冷凝 |
|
|
工作海拔高度 |
100％负载时 0 至 1500m |
100％负载时 0 至 1500m |
100％负载时 0 至 1500m |
|
|
音频噪声 |
100％负载时为 70dB |
100％负载时为 70dB |
100％负载时为 70dB |
|
|
防护 |
||||
|
防护等级 |
P20 |
P20 |
P20 |
|
|
三防涂层 |
支持 |
支持 |
支持 |
|
|
防尘网 |
选配 |
选配 |
选配 |
|
|
能量反灌保护 |
选配 |
选配 |
选配 |
|
|
物理特性 |
||||
|
尺寸 (宽x深x高)mm |
220 X 610 X 715 |
310 X 645 X 790 |
310 X 645 X 790 |
|
|
重量(kg) |
74 |
99 |
117 |
|
|
执行标准 |
||||
|
安规 |
IEC/EN 62040-1-1, IEC/EN 60950-1 |
IEC/EN 62040-1-1, IEC/EN 60950-1 |
IEC/EN 62040-1-1, IEC/EN 60950-1 |
|
|
电磁兼容 |
IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, EN55022 |
IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, EN55022 |
IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, EN55022 |
|
|
性能测试 |
IEC 62040-3 |
IEC 62040-3 |
IEC 62040-3 |
|
|
环境要求 |
IEC 62040-4 |
IEC 62040-4 |
IEC 62040-4 |
|
|
标识 |
CE |
CE |
CE |
|
|
中国市场标准 |
GB/T 14715-2017 ; YD/T 1095-2018 |
GB/T 14715-2017 ; YD/T 1095-2018 |
GB/T 14715-2017 ; YD/T 1095-2018 |
|
|
机种 |
31-6KL |
|||
|
相位 |
三进单出 |
|||
|
额定容量 |
6KVA/4.8KW |
|||
|
输入 |
||||
|
额定电压 |
3 x 360VAC/380VAC/400VAC(3PH+N+G) |
|||
|
输入电压范围 |
286VAC~493VAC @ 16 节电池 ; 320VAC~493VAC @ 18 节电池 |
|||
|
输入频率范围 |
40Hz ～ 55Hz 或 56Hz ～ 64Hz |
|||
|
输出 |
||||
|
输出电压 |
208VAC/220VAC/230VAC（可选） |
|||
|
输出稳压精度 |
±1% |
|||
|
输出频率 |
45Hz ～ 55 Hz 或 56 Hz ～ 64 Hz |
|||
|
输出频率范围（电池模式） |
50 Hz±0.1 Hz 或 60 Hz±0.1 Hz |
|||
|
输出电流峰值系数 |
3:01 |
|||
|
输出波形失真度 |
<3%（线性负载） ; <5%（非线性负载） |
|||
|
转移时间 |
市电模式转电池模式 |
无 |
||
|
|
逆变模式转旁路模式 |
无 |
||
|
输出波形（电池模式） |
纯正弦波 |
|||
|
效率 |
||||
|
交流模式 |
83% |
|||
|
电池模式 |
92% |
|||
|
电池 |
||||
|
标准机 |
电池类型 |
12V/9Ah |
||
|
|
电池数量 |
16 |
||
|
|
标准充电时间 |
6 小时恢复到 90% 的容量 |
||
|
|
最大充电电流 |
2A |
||
|
|
充电电压 |
218.4 V±1% |
||
|
长效机 |
电池类型 |
取决于应用程序 |
||
|
|
电池数量 |
16 节 |
||
|
|
充电电流（最大值） |
默认值 :8A； 2A/4A/8A（可调） |
||
|
|
充电电压 |
218.4 V±1% |
||
|
显示 |
||||
|
液晶显示器 |
UPS 状态，负载水平，电池水平，输入 / 输出电压和频率，故障代码 / 警告代码 |
|||
|
报警 |
||||
|
电池模式 |
每 4 秒发声一次 |
|||
|
电池电量不足 |
每一秒都有声音 |
|||
|
过载 |
每秒发声两次 |
|||
|
故障 |
连续鸣响 |
|||
|
物理性能 |
||||
|
标准机 |
尺寸, 深 x 宽 x 高 (mm) |
220 X 610 X 715 |
||
|
|
净重 (公斤) |
67 |
||
|
长效机 |
尺寸, 深 x 宽 x 高 (mm) |
220 X 610 X 715 |
||
|
|
净重 (公斤) |
67 |
||
|
环境 |
||||
|
温度 |
0 ～ 50° C~（温度高于 25° C，电池寿命周期缩短） |
|||
|
湿度 |
<95% 且不冷凝 |
|||
|
噪音 |
小于 60dBA@1 米 |
|||
|
管理 |
||||
|
智能 RS-232/USB |
支持 Windows® 2000/2003/XP/Vista/2008/7/8/10，Linux，Unix 和 MAC |
|||
|
干触点 |
五个信号 : 交流故障，电池电量不足，UPS 报警，旁路，UPS 故障 |
|||
|
可选 SNMP |
SNMP 管理器和 web 浏览器的电源管理 |
|||
