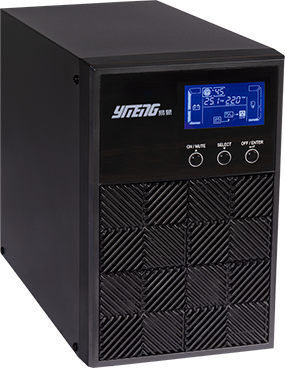

高频三单
产品简介
技术实施 高可靠性设计
• 真正实现在线双转换
• 兼容发电机输入（发电机容量须为UPS容量2倍）
• 可根据用户要求增加输出隔离变压器（出厂前安装）
• 标配EPO（紧急断电装置）
• 机器为MCU+DSP芯片控制
• 支持并机功能，最大支持3台并机（仅限并机机型）
• 电池节数（16-20节）可根据现场需求设置
• 充电电流（1-4A，默认4A/每块充电板）可根据需求现场设置
• 该系列有功率因数PF0.8 ，PF0.9两种机型。
• 支持上市电自动开机功能（默认关闭）
• 停电后，电池电量耗光，来电后，可自动开机
完善的整机保护能力
• 具有输出过载保护、输出短路保护、逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，极大地保证了系统运行的稳定性和可靠性。
• 可选配手动维护开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，使维护工作轻松方便快捷。
界面管理功能
• LCD液晶显示，可实时记录UPS工作状态、参数信息等，方便用户对UPS的管理。
网路监控管理
• 通过RS232/RS485通讯接口、SNMP网络适配器，配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
高环境适应能力
• 电路板放置在完全封闭的空间里，并做“三防”涂覆处理，更适合隧道、广场等恶劣环境。
|
型号 |
3H10KL |
3H15KL |
|
|
容量 |
10000VA / 8000W |
15000VA / 12000W |
|
|
输入 |
|||
|
电压范围 |
190-520VAC(3相) 50%负载 |
190-520VAC(3相) 50%负载 |
|
|
305-478VAC(3相) 100%负载 |
305-478VAC(3相) 100%负载 |
||
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz系统 |
46Hz ~ 54 Hz @ 50Hz系统 |
|
|
56Hz ~ 64 Hz @ 60Hz系统 |
56Hz ~ 64 Hz @ 60Hz系统 |
||
|
相位 |
三相接地式 |
三相接地式 |
|
|
功率因素 |
≧ 0.99 于 100% 负载 |
≧ 0.99 于 100% 负载 |
|
|
输出 |
|||
|
相位 |
单相（火线+零线+地线） |
单相（火线+零线+地线） |
|
|
输出电压 |
208/220/230/240VAC |
208/220/230/240VAC |
|
|
AC电压范围 |
± 1% |
± 1% |
|
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz 系统 |
46Hz ~ 54 Hz @ 50Hz 系统 |
|
|
56Hz ~ 64 Hz @ 60Hz系统 |
56Hz ~ 64 Hz @ 60Hz系统 |
||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
|
|
过载 |
市电模式 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
|
过载，转旁路模式 |
过载，转旁路模式 |
||
|
电池模式 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟; >130% : 1 秒钟 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟; >130% : 1 秒钟 |
|
|
过载，转旁路模式 |
过载，转旁路模式 |
||
|
电流峰值比 |
3:1 max |
3:1 max |
|
|
谐波失真 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100% 非线性负载 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100% 非线性负载 |
|
|
切换时间 |
在线← →电池 |
0毫秒 |
0毫秒 |
|
逆变← →旁路 |
0毫秒 |
0毫秒 |
|
|
逆变← →ECO |
<10毫秒 |
<10毫秒 |
|
|
输出功率因素 |
0.8 |
0.8 |
|
|
并联容量 |
最大支持3台并联（常售型号暂不支持） |
最大支持3台并联（常售型号暂不支持） |
|
|
波形 |
纯正弦波 |
纯正弦波 |
|
|
逆变方式 |
IGBT |
IGBT |
|
|
控制方式 |
MCU+DSP |
MCU+DSP |
|
|
效率 |
|||
|
AC模式 |
> 89% |
> 89% |
|
|
电池模式 |
> 86% |
> 88% |
|
|
长延机（电池节数出厂可调） |
型号 |
取决电池配置 |
取决电池配置 |
|
数目 |
16 - 20 |
16 - 20 |
|
|
充电电流 (最大值) |
4.0 A ± 10% |
8.0 A ± 10% |
|
|
充电电压 |
273 VDC ± 1% (基于20颗电池) |
273 VDC ± 1% (基于20颗电池) |
|
|
显示说明 |
|||
|
LCD |
通过图像直观显示 负载大小，电池容量，市电模式，电池模式，旁路模式，故障指示等 |
||
|
可通过屏幕显示菜单调整输出电压，频率，旁路使能，ECO功能，,充电电流，放电时间等 |
|||
|
外观 |
|||
|
长延机 |
尺寸, 深X宽X高(mm) |
592X250X576 |
592X250X576 |
|
净重 (kgs) |
28 |
40 |
|
|
环境条件 |
|||
|
操作温度 |
0 ~ 40°C (电池寿命在> 25°C的环境中会缩短) |
0 ~ 40°C (电池寿命在> 25°C的环境中会缩短) |
|
|
操作湿度 |
<95 % 且无结露情形 |
<95 % 且无结露情形 |
|
|
操作海拔高度 |
<1000m |
<1000m |
|
|
噪音 |
小于 58dB @ 1 Meter |
小于 60dB @ 1 Meter |
|
|
管理 |
|||
|
智能型 RS-232 或 USB |
支持Windows® 2000/2003/XP/Vista/2008/7/8、Linux、Unix、和MAC |
支持Windows® 2000/2003/XP/Vista/2008/7/8、Linux、Unix、和MAC |
|
|
选配 SNMP |
支持由SNMP管理员和网络浏览器进行电力管理 |
支持由SNMP管理员和网络浏览器进行电力管理 |
|
|
型号 |
3H20KL |
3H30KL |
|
|
容量 |
20000VA / 16000W |
30000VA / 24000W |
|
|
输入 |
|||
|
电压范围 |
190-520VAC(3相) 50%负载 |
190-520VAC(3相) 50%负载 |
|
|
305-478VAC(3相) 100%负载 |
305-478VAC(3相) 100%负载 |
||
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz系统 |
46Hz ~ 54 Hz @ 50Hz系统 |
|
|
56Hz ~ 64 Hz @ 60Hz系统 |
56Hz ~ 64 Hz @ 60Hz系统 |
||
|
相位 |
三相接地式 |
三相接地式 |
|
|
功率因素 |
≧ 0.99 于 100% 负载 |
≧ 0.99 于 100% 负载 |
|
|
输出 |
|||
|
相位 |
单相（火线+零线+地线） |
单相（火线+零线+地线） |
|
|
输出电压 |
208/220/230/240VAC |
208/220/230/240VAC |
|
|
AC电压范围 |
± 1% |
± 1% |
|
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz 系统 |
46Hz ~ 54 Hz @ 50Hz 系统 |
|
|
56Hz ~ 64 Hz @ 60Hz系统 |
56Hz ~ 64 Hz @ 60Hz系统 |
||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
|
|
过载 |
市电模式 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
|
过载，转旁路模式 |
过载，转旁路模式 |
||
|
电池模式 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟; >130% : 1 秒钟 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟; >130% : 1 秒钟 |
|
|
过载，转旁路模式 |
过载，转旁路模式 |
||
|
电流峰值比 |
3:1 max |
3:1 max |
|
|
谐波失真 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100% 非线性负载 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100% 非线性负载 |
|
|
切换时间 |
在线← →电池 |
0毫秒 |
0毫秒 |
|
逆变← →旁路 |
0毫秒 |
0毫秒 |
|
|
逆变← →ECO |
<10毫秒 |
<10毫秒 |
|
|
输出功率因素 |
0.8 |
0.8 |
|
|
并联容量 |
最大支持3台并联（常售型号暂不支持） |
最大支持3台并联（常售型号暂不支持） |
|
|
波形 |
纯正弦波 |
纯正弦波 |
|
|
逆变方式 |
IGBT |
IGBT |
|
|
控制方式 |
MCU+DSP |
MCU+DSP |
|
|
效率 |
|||
|
AC模式 |
> 89% |
> 90% |
|
|
电池模式 |
> 87% |
> 88% |
|
|
长延机（电池节数出厂可调） |
型号 |
取决电池配置 |
取决电池配置 |
|
数目 |
16 - 20 |
16 - 20 |
|
|
充电电流 (最大值) |
8.0 A ± 10% |
12.0 A ± 10% |
|
|
充电电压 |
273 VDC ± 1% (基于20颗电池) |
273 VDC ± 1% (基于20颗电池) |
|
|
显示说明 |
|||
|
LCD |
通过图像直观显示 负载大小，电池容量，市电模式，电池模式，旁路模式，故障指示等 |
||
|
可通过屏幕显示菜单调整输出电压，频率，旁路使能，ECO功能，,充电电流，放电时间等 |
|||
|
外观 |
|||
|
长延机 |
尺寸, 深X宽X高(mm) |
592X250X576 |
815 X 300 X 1000 |
|
净重 (kgs) |
40 |
64 |
|
|
环境条件 |
|||
|
操作温度 |
0 ~ 40°C (电池寿命在> 25°C的环境中会缩短) |
0 ~ 40°C (电池寿命在> 25°C的环境中会缩短) |
|
|
操作湿度 |
<95 % 且无结露情形 |
<95 % 且无结露情形 |
|
|
操作海拔高度 |
<1000m |
<1000m |
|
|
噪音 |
小于 60dB @ 1 Meter |
小于 65dB @ 1 Meter |
|
|
管理 |
|||
|
智能型 RS-232 或 USB |
支持Windows® 2000/2003/XP/Vista/2008/7/8、Linux、Unix、和MAC |
支持Windows® 2000/2003/XP/Vista/2008/7/8、Linux、Unix、和MAC |
|
|
选配 SNMP |
支持由SNMP管理员和网络浏览器进行电力管理 |
支持由SNMP管理员和网络浏览器进行电力管理 |
|
