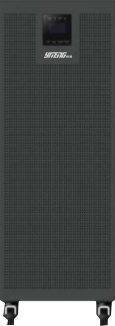

高频三三
产品简介
高可靠性设计
• 双变换在线式拓扑结构设计，使UPS的输出频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰。纯净正弦波电源，UPS输出为用户设备提供更为全面和完美的保护。
• 先进的模块化双CPU控制整体运行可靠，稳定性高，保障了UPS安全运行整体效率。
• CPU控制对电流充电，充电器根据对电池的容量状况，周期性的对电流充电。
• 输入谐波滤器符合美国及欧洲标准，使得UPS降低对市电回馈污染，不影响共享同一市电输入的其他设备。
• 采用先进的功率因数校正PFC技术，不论负载和市电电压如何变化，输入功率因数几乎为1。
• 宽广的交流输入电压范围：380VAC±25%，避免频繁地切换至电池供电，适应于电力环境恶劣的地区。
• 利用高频率滤波同步电路，快速追踪同步频率及功率渐长功能，降低对发电机的要求，容量仅为UPS输入功率的2倍。
• 输入输出设有谐波滤波器，最大限度地降低UPS对电网的谐波干扰。
• 直流启动功能，可在无市电的状态下直接启动UPS，满足用户的应急需求。
完善的整机保护能力
• 具有输出过载保护、输出短路保护、逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，极大地保证了系统运行的稳定性和可靠性。
• 配置手动维护开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，使维护工作轻松方便快捷。
界面管理功能
• LCD液晶显示，可实时记录UPS工作状态、参数信息等，方便用户对UPS的管理。
网路监控管理
• 通过RS232/RS485通讯接口、SNMP网络适配器，配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
可选智能化电池监控模块
• 可对单体电池进行检测，具有过压、欠压和差压报警功能，如有电池故障并在屏幕上显示出来，通知管理员。
高环境适应能力
• 电路板放置在完全封闭的空间里，并做“三防”涂覆处理，更适合隧道、广场等恶劣环境。
|
型号 |
EX 3C3 10K |
EX 3C3 20K |
|
|
容量* |
10KVA / 8KW |
20KVA / 16KW |
|
|
输入 |
|||
|
电 压 范 围
|
最低转换电压 |
50% 负载时，110 VAC (Ph-N)± 3 %; 100% 负载时，176 VAC (Ph-N)± 3 % |
50% 负载时，110 VAC (Ph-N)± 3 %; 100% 负载时，176 VAC (Ph-N)± 3 % |
|
最低复原电压 |
最低转换电压+ 10V |
最低转换电压+ 10V |
|
|
最高转换电压 |
50% 负载时，300 VAC(L-N) ± 3; 100% 负载时，276 VAC(L-N) ± 3 % |
50% 负载时，300 VAC(L-N) ± 3; 100% 负载时，276 VAC(L-N) ± 3 % |
|
|
最高复原电压 |
最高转换电压- 10V |
最高转换电压- 10V |
|
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
|
|
相位 |
三相接地式 |
三相接地式 |
|
|
功率因数 |
100%负载时≧ 0.99 |
100%负载时≧ 0.99 |
|
|
输出 |
|||
|
相位 |
三相接地式 |
三相接地式 |
|
|
输出电压 |
3 x 360*/380/400/415/VAC (3Ph+N) |
3 x 360*/380/400/415/VAC (3Ph+N) |
|
|
AC 电压范围 |
± 1% |
± 1% |
|
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
|
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
|
|
过 载
|
AC模式 |
100%~110%: 10 分钟 110%~130%: 1 分钟 >130% : 1 秒钟 |
100%~110%: 10 分钟 110%~130%: 1 分钟 >130% : 1 秒钟 |
|
电池模式 |
100%~110%: 30 秒钟 110%~130%: 10 秒钟 >130% : 1 秒钟 |
100%~110%: 30 秒钟 110%~130%: 10 秒钟 >130% : 1 秒钟 |
|
|
电流峰值比 |
3:1 最大值 |
3:1 最大值 |
|
|
谐波失真 |
≦ 2 % @ 100% 线性负载 ≦ 5 % @ 100% 非线性负载 |
≦ 2 % @ 100% 线性负载 ≦ 5 % @ 100% 非线性负载 |
|
|
切 换 时 间
|
在线←→电池 |
0 毫秒 |
0 毫秒 |
|
变频←→旁路 |
0 ms (当相位锁定失败的时候，变频器转入旁路会发生小于 4 毫秒的中断) |
0 ms (当相位锁定失败的时候，变频器转入旁路会发生小于 4 毫秒的中断) |
|
|
变频←→ECO |
<10 毫秒 |
<10 毫秒 |
|
|
效率 |
|||
|
AC 模式 |
> 90.5% |
> 91.5% |
|
|
电池模式 |
> 87% |
> 88% |
|
|
电池 |
|||
|
标 准 型
|
型号 |
12 V / 9 Ah |
12 V / 9 Ah |
|
数目 |
16 |
2 x 16 |
|
|
充电时间 |
9 小时达到 90%的容量 |
9 小时达到 90%的容量 |
|
|
充电电流(最大值) |
1.0 A ± 10% |
2.0 A ± 10% |
|
|
充电电压 |
218 VDC ± 1% |
218 VDC ± 1% |
|
|
长 延 机
|
型号 |
依用途而异 |
依用途而异 |
|
数目 |
16, 18 - 20 |
16, 18 - 20 |
|
|
充电电流(最大值) |
4.0 A ± 10% |
4.0 A ± 10% |
|
|
充电电压 |
13.65 VDC * 电池节数 ± 1% |
13.65 VDC * 电池节数 ± 1% |
|
|
物理性能 |
|||
|
尺寸, 深 X 宽 X 高(mm) |
592X250X576 |
576X250X576 |
|
|
净重 (kgs) |
38 |
40 |
|
|
环境条件 |
|||
|
操作温度 |
0 ~ 40°C (当温度大于 25°C，电池的寿命会缩减) |
0 ~ 40°C (当温度大于 25°C，电池的寿命会缩减) |
|
|
操作湿度 |
<95 % 且无结露情形 |
<95 % 且无结露情形 |
|
|
操作海拔高度* |
<1000m |
<1000m |
|
|
噪音 |
小于 60dB @ 1 Meter |
小于 65dB @ 1 Meter |
|
|
管理 |
|||
|
智能型 RS-232 或 USB |
支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux 和 MAC |
支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux 和 MAC |
|
|
选配 SNMP |
支持由 SNMP 管理员和网络浏览器进行电力管理 |
支持由 SNMP 管理员和网络浏览器进行电力管理 |
|
|
型号 |
EX 3C3 30K |
EX 3C3 40K |
|
|
容量 |
30KVA/24KW |
40KVA/32KW |
|
|
输入 |
|||
|
额定电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压范围 |
285VAC～475VAC |
285VAC～475VAC |
|
|
频率范围 |
50/60Hz±10% |
50/60Hz±10% |
|
|
输出 |
|||
|
输出电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压稳定性 |
稳态：±1%典型值 |
稳态：±1%典型值 |
|
|
|
瞬态：±5%典型值（负载变化100-0-100%） |
瞬态：±5%典型值（负载变化100-0-100%） |
|
|
频率同步范围 |
50/60Hz同步±1% |
50/60Hz同步±1% |
|
|
|
市电丢失±0.1Hz |
市电丢失±0.1Hz |
|
|
频率跟踪速率 |
±1Hz/S |
±1Hz/S |
|
|
输出波形 |
正弦波 |
正弦波 |
|
|
总谐波（THDv） |
﹤2%(线性负载) ﹤5%(非线性负载) |
﹤2%(线性负载) ﹤5%(非线性负载) |
|
|
相位不平衡度 |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
|
|
动态调整时间 |
<60ms恢复至额定值90% |
<60ms恢复至额定值90% |
|
|
过载能力 |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
|
|
峰值因素 |
3:01 |
3:01 |
|
|
负载功率因素范围 |
|||
|
不平衡输出电压@100% |
<1% |
<1% |
|
|
不平衡负载 |
|
|
|
|
保护或限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
|
|
整 机 效 率
|
在线模式 |
94% |
94% |
|
电池模式 |
93.50% |
93.50% |
|
|
旁路 |
|||
|
类型 |
静态开关 |
静态开关 |
|
|
电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
控制方式 |
微处理器 |
微处理器 |
|
|
逆变到旁路切换时间 |
同步模式：0ms，非同步模式：10ms |
同步模式：0ms，非同步模式：10ms |
|
|
过载能力 |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
|
|
切换到旁路 |
过载160%：立即切换 |
过载160%：立即切换 |
|
|
切回逆变 |
报警清除后自动切换 |
报警清除后自动切换 |
|
|
维修旁路 |
|||
|
类型 |
不间断 |
不间断 |
|
|
电压 |
3×400V（3相+N线） |
3×400V（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
电池＆充电 |
|||
|
电池节数（12V） |
32-40（可调） |
32-40（可调） |
|
|
充电方式 |
可选：恒压充电/恒流充电 |
可选：恒压充电/恒流充电 |
|
|
充电电流 |
默认10A,最大40A |
默认10A,最大40A |
|
|
电池类型 |
密封铅酸电池 |
密封铅酸电池 |
|
|
结构参数 |
|||
|
尺寸，长×宽×高（mm） |
815×300×1010 |
815×300×1000 |
|
|
重量（Kgs） |
61 |
66 |
|
|
型号 |
EX 3C3 50K |
EX 3C3 60K |
|
|
容量 |
50KVA/40KW |
60KVA/48KW |
|
|
输入 |
|||
|
额定电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压范围 |
285VAC～475VAC |
285VAC～475VAC |
|
|
频率范围 |
50/60Hz±10% |
50/60Hz±10% |
|
|
输出 |
|||
|
输出电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压稳定性 |
稳态：±1%典型值 |
稳态：±1%典型值 |
|
|
|
瞬态：±5%典型值（负载变化100-0-100%） |
瞬态：±5%典型值（负载变化100-0-100%） |
|
|
频率同步范围 |
50/60Hz同步±1% |
50/60Hz同步±1% |
|
|
|
市电丢失±0.1Hz |
市电丢失±0.1Hz |
|
|
频率跟踪速率 |
±1Hz/S |
±1Hz/S |
|
|
输出波形 |
正弦波 |
正弦波 |
|
|
总谐波（THDv） |
﹤2%(线性负载) ﹤5%(非线性负载) |
﹤2%(线性负载) ﹤5%(非线性负载) |
|
|
相位不平衡度 |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
|
|
动态调整时间 |
<60ms恢复至额定值90% |
<60ms恢复至额定值90% |
|
|
过载能力 |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
|
|
峰值因素 |
3:01 |
3:01 |
|
|
负载功率因素范围 |
|||
|
不平衡输出电压100% |
<1% |
<1% |
|
|
不平衡负载 |
|
|
|
|
保护或限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
|
|
整 机 效 率
|
在线模式 |
94% |
94% |
|
电池模式 |
93.50% |
93.50% |
|
|
旁路 |
|||
|
类型 |
静态开关 |
静态开关 |
|
|
电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
控制方式 |
微处理器 |
微处理器 |
|
|
逆变到旁路切换时间 |
同步模式：0ms，非同步模式：10ms |
同步模式：0ms，非同步模式：10ms |
|
|
过载能力 |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
|
|
切换到旁路 |
过载160%：立即切换 |
过载160%：立即切换 |
|
|
切回逆变 |
报警清除后自动切换 |
报警清除后自动切换 |
|
|
维修旁路 |
|||
|
类型 |
不间断 |
不间断 |
|
|
电压 |
3×400V（3相+N线） |
3×400V（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
电池＆充电 |
|||
|
电池节数（12V） |
32-40（可调） |
32-40（可调） |
|
|
充电方式 |
可选：恒压充电/恒流充电 |
可选：恒压充电/恒流充电 |
|
|
充电电流 |
默认10A,最大40A |
默认10A,最大40A |
|
|
电池类型 |
密封铅酸电池 |
密封铅酸电池 |
|
|
结构参数 |
|||
|
尺寸，长×宽×高（mm） |
790×360×1010 |
790×360×1010 |
|
|
重量（Kgs） |
85 |
85 |
|
|
型号 |
EX 3C3 80K |
EX 3C3 100K |
|
|
容量 |
80KVA/64KW |
100KVA/80KW |
|
|
输入 |
|||
|
额定电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压范围 |
285VAC～475VAC |
285VAC～475VAC |
|
|
频率范围 |
50/60Hz±10% |
50/60Hz±10% |
|
|
输出 |
|||
|
输出电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
电压稳定性 |
稳态：±1%典型值 |
稳态：±1%典型值 |
|
|
|
瞬态：±5%典型值（负载变化100-0-100%） |
瞬态：±5%典型值（负载变化100-0-100%） |
|
|
频率同步范围 |
50/60Hz同步±1% |
50/60Hz同步±1% |
|
|
|
市电丢失±0.1Hz |
市电丢失±0.1Hz |
|
|
频率跟踪速率 |
±1Hz/S |
±1Hz/S |
|
|
输出波形 |
正弦波 |
正弦波 |
|
|
总谐波（THDv） |
﹤2%(线性负载) ﹤5%(非线性负载) |
﹤2%(线性负载) ﹤5%(非线性负载) |
|
|
相位不平衡度 |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
120±1%（平衡负载） 120±2%（50%不平衡负载） |
|
|
动态调整时间 |
<60ms恢复至额定值90% |
<60ms恢复至额定值90% |
|
|
过载能力 |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
110%～150%可运行10min～1min;150%～＞160%可运行1min～200ms;＞160%可运行200ms |
|
|
峰值因素 |
3:01 |
3:01 |
|
|
负载功率因素范围 |
|||
|
不平衡输出电压@100% |
<1% |
<1% |
|
|
不平衡负载 |
|
|
|
|
保护或限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
极重过载；短路；电压有限制限制；冲击电流；峰值电压限制 |
|
|
整 机 效 率
|
在线模式 |
94% |
94% |
|
电池模式 |
93.50% |
93.50% |
|
|
旁路 |
|||
|
类型 |
静态开关 |
静态开关 |
|
|
电压 |
3×380VAC/400VAC（3相+N线） |
3×380VAC/400VAC（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
控制方式 |
微处理器 |
微处理器 |
|
|
逆变到旁路切换时间 |
同步模式：0ms，非同步模式：10ms |
同步模式：0ms，非同步模式：10ms |
|
|
过载能力 |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
150%～180% 1h～30s;180%～>200% 30s～200ms；200ms for>200% |
|
|
切换到旁路 |
过载160%：立即切换 |
过载160%：立即切换 |
|
|
切回逆变 |
报警清除后自动切换 |
报警清除后自动切换 |
|
|
维修旁路 |
|||
|
类型 |
不间断 |
不间断 |
|
|
电压 |
3×400V（3相+N线） |
3×400V（3相+N线） |
|
|
频率 |
50/60Hz |
50/60Hz |
|
|
电池＆充电 |
|||
|
电池节数（12V） |
32-40（可调） |
32-40（可调） |
|
|
充电方式 |
可选：恒压充电/恒流充电 |
可选：恒压充电/恒流充电 |
|
|
充电电流 |
默认10A,最大40A |
默认10A,最大40A |
|
|
电池类型 |
密封铅酸电池 |
密封铅酸电池 |
|
|
结构参数 |
|||
|
尺寸，长×宽×高（mm） |
790×360×1010 |
974×600×1600 |
|
|
重量（Kgs） |
85 |
117 |
|
