机房配电
10A~40A 机架式配电/嵌入/隐藏式配电单元
|
项目内容 |
市电配电柜 |
UPS 输入、输出柜 |
精密配电柜 |
|
配电结构回路 |
支持单母线，双母线和多母线方案 |
||
|
输入总开关 |
125A-630A |
||
|
显示屏 |
7英寸/10英寸LED触摸显示屏 |
||
|
告警方式 |
声光告警，通讯协议告警 |
||
|
监控协议 |
ModBus协议/TCP/IP |
||
|
通讯接口 |
标配 RS485、RS232、选配LAN 口 |
||
|
主路监控参数 |
单项/三相电压、电流、频率、零序电流、功率因数、有功功率、无功功率、视在功率、谐波百分比、 |
||
|
主路告警项目 |
单项/三相电压过压、欠压、失压、电压相序错误、缺相、不平衡、单项/三相电流过流、零序过流等 |
||
|
分路监控参数 |
实际电压、电流、负载百分比、电压或开关的通断状态 |
||
|
检测精度 |
电流:精度0.5%，范围:1%-120%;电压:精度0.5%，范围:5%-120% |
||
|
分路告警项目 |
分路过载预警、分路开路报警、分路功率、分路电流谐波、分路电能、温度 |
||
|
干接点 |
DI/DO/AI |
||
|
接地/接零形式 |
单独的接地排/零排 |
||
|
进出线方式 |
后端上进线、下进线 |
||

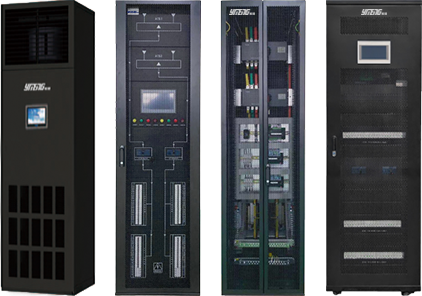

市电/ATS/UPS输入、输出/精密配电柜
设备概述
配置人机交互界面显示总开及各支路的电压电流频率谐波,负载百分比,视在功率功率因数有功功率、无功功率、有功电能、无功电能、开关状态等,支持RS485智能通讯。可设置过压、欠压、过载和空开故障等异常(故障)的声音报警，告警历史数据存储。
产品特点
1、标准19英寸机架式安装
2、总输入电压、电流、频率、电量检测
3、各路输出电压、电流、频率、电量检测
4、开关状态检测
5、双回路输出设计，系统级冗余
6、节省成本与占用空间
7、灵活的负载电源分配扩容
8、超级零线母排设计
9、标配C级浪涌保护器和浪涌保护开关
10、市电、油机、UPS输入、UPS 输出指示灯
11、具有声光报警和远程监控接口
6U配电单元模块
1U配电单元模块
4U配电单元模块

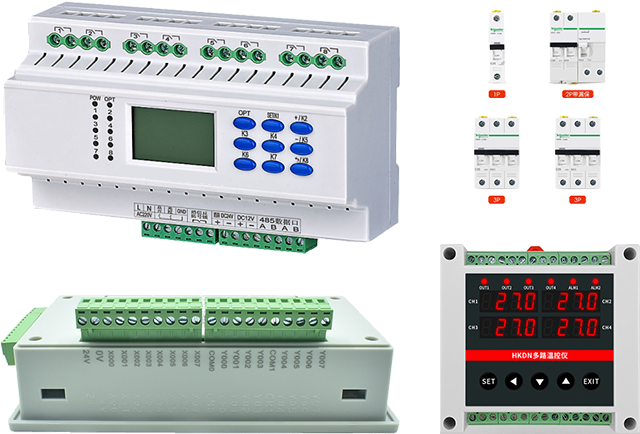

空开/微断/浪涌保护器/智能电能表
