冷通道
数据中心定义
方案一：行间空调前端水平送风
单机柜容量密度在3-15KW之间，采用精密列间空调，前端水平送风方式，配电柜数量根据总配电回路来灵活调整。空调数量依照设备总功率大小和冗余数呈多少而灵活调整。
模块化数据中心是新一代数据中心基础设施的重要组成部分，为客户提供专业的解决方案,提供全方位、多元化的定制服务需求，为客户提供专业的绿色节能数据中心基础设施。
数据中心分级及国内外数据中心分级对应关系
|
GB50174 |
TI942 |
性能要求 |
|
A级 |
T4 |
场地设施按容错系统配置，在系统运行期间，场地设施不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断 |
|
T3 |
运行设施按同时可维修需求配置，系统能够进行有计划的运行，而不会导致电子信息系统运行中断 |
|
|
B级 |
T2 |
场地设施按冗余要求配置，在系统运行期间，场地设施在冗余范围内，不应因设备故障而导致电子信息系统运行中断 |
|
C级 |
T1 |
场地设施按基本需求配置，在场地设施正常运行情况下，应保证电子信息系统运行不中断 |
模块化数据中心冷通道的功能构成
两种常用的冷通道应用方案

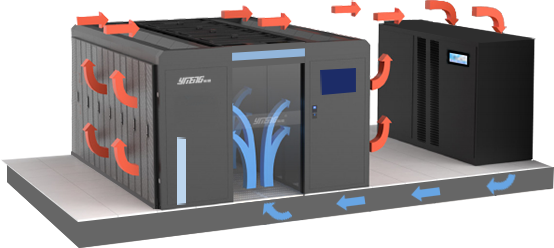

方案二：精密机房空调静电地板下送风
单机柜容量密度在3-10KW之间，机房精密空调，地板下送风方式，配电柜数量根据总配电回路来灵活调整。空调数两依照设备总功率大小和冗余数量多少而灵活调整。
单柜／多联柜微模块
产品应用信息
采用高度集成—体化设计理念：即机柜既是机房，机柜内部高度集成所需设备：UPS不间断电源系统、空调系统、智能配电系统、动环监控系统、门禁系统、气体消防、蓄电池等全部基础设施。全模块化设计，便于灵活配置和维护。模块间标准接口，工厂化预制安装调试，现场快速部署及维护。单机柜或单排多联机柜部署，无需搭建冷热通道。单机柜容量密度为3-W,UPS 备电时间15 分钟-4 小时 （可依据需求配置）。
