两类常用智能电子配线架的应用
第一类:双色灯链路型智能配线系统(无软件)

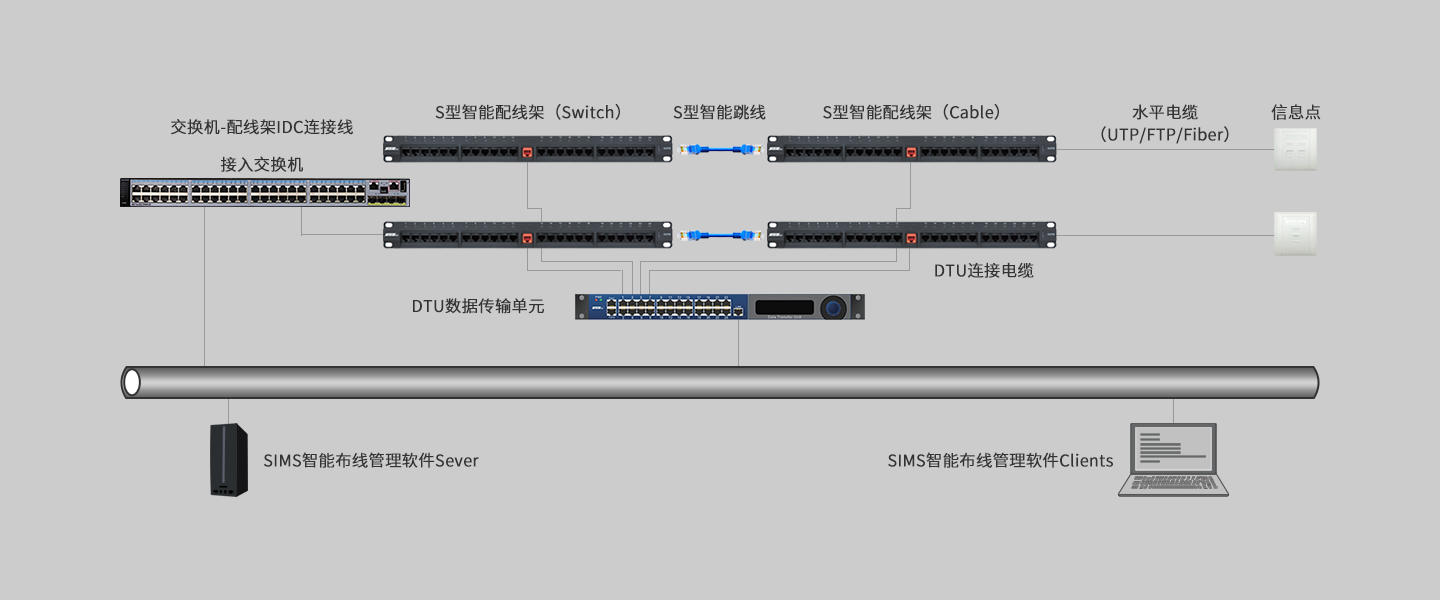

第二类:双配线架型智能布线管理系统(含软件)
易蒙双配SIMS新一代分布式智能布线系统是行业内技术较为领先的智能布线管理系统,通过软件和硬件产品配套结合呈现图形化的方式,显示所有被管理建筑群的物理层连接架构,实时监测端到端网络连接情况,自动识别和更新网络及拓扑结构。在链路出现故障后能及时准确的提示故障点的范围,快速引导管理员进行工作指令(比如跳线的连接或断开)的执行。并可对信息点的使用情况进行资产统计,进一步生成各种图表统计报告,从而为综合布线系统的管理提供了更为便捷高效的智能化解决方案。

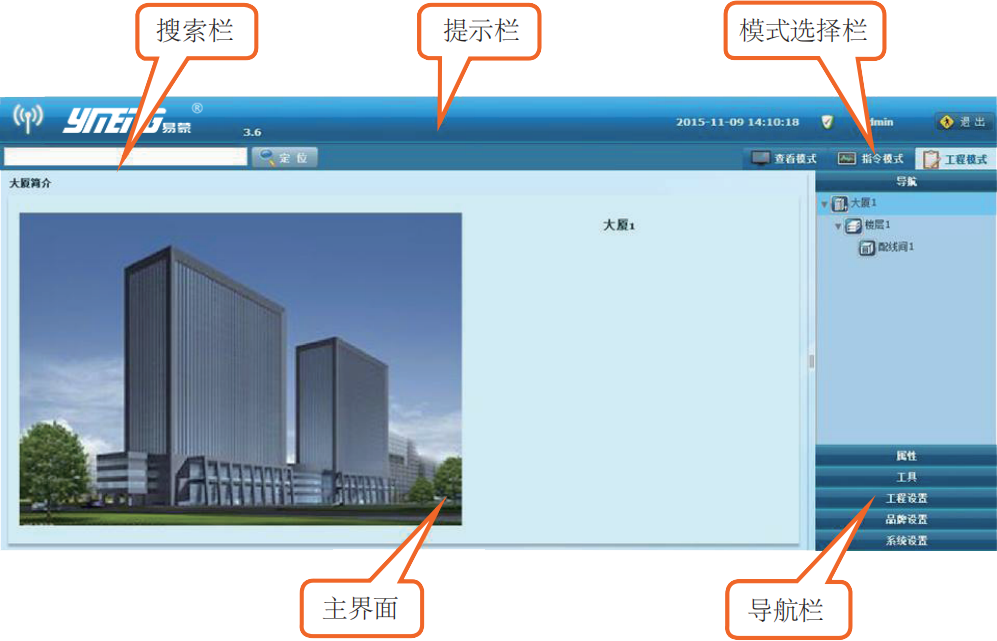

EM-SIMS2.0智能管理软件
SIMS2.0智能布线系统是业内技术较为领先的智能布线解决方案,该系统通过智能化的硬件和软件为布线系统实现如下管理功能。
信息记录、自动监测、告警提示、操作引导、统一管理
产品特点:
信息点的图标将会显示在其相应的楼层布局图中 通过鼠标拖拽的方式来发送连接或断开指令,智能配线架端口上方的LED指示灯会逐对闪烁来引导跳线操作避免误操作。 可以通过拖动智能配线架的方法批量发送连接指令。 所有未经授权的连接跳线或端开跳线操作,软件界面会有告警提示以及声音提醒。 SNMP功能将会对“重要”信息点采取重点监控。
DTU智能管理单元
产品说明:
DTU智能管理单元是易蒙智能布线系统的唯一有源设备,负责采集下连的智能配线架信息,并以数据打包形式将所采集到的数据上传到服务器端,由管理软件处理。 24个RJ45端口用以连接配线架,其中后8个RJ45端口可以扩展连接至下一级的DTU智能管理单元 2个CON端口可以连接上一级的DTU智能管理单元。 OLE显示屏用以查看DTU智能管理单元的信息、配线架的端口工作状态,以及引导任务操作。 旋转按钮用于配线架之间和端口之间的切换,通过旋转按钮完成查找跳线以及查看配线架端口连状态操作。 2个LED灯,分别显示DTU智能管理单元和配线架的供电情况。
智能六类S型配线架
产品说明:
S型智能六类配线架是具有智能管理功能的配线架,通过前面板中间的1个的8针RJ45端口上行连接到 DTU智能管理单元。1U空间可容纳额24个10针RJ45端口,其中第9、10两针用于传输管理信号。 每个端口的上方均带有LED指示灯,用于跳线的引导指示。配线架右侧配有一个额外的LED指示灯,当显示为红色是表示该配架连接至交换机,当显示为绿色是表示该配线架连接至水平端。
订购信息: 可订购24口、48口
智能K型配线架
产品说明:
智能模块化配线架是具有智能管理功能的配线架,通过后面板右侧的1个的8针RJ45端口上行连接到DTU智能管理单元。1U空间可容纳24个RJ-45模块的卡位,每个卡位的上方提供两个镀金结构的金属触点用于传输管理信号。 每个端口的上方均带有LED指示灯,用于跳线的引导指示。配线架右侧配有一个额外的LED指示灯,当显示为红色时表示该配线连连接至交换机,当显示为绿色时表示该配线架连接至水平端。
订购信息: 可订购24口、48口;屏蔽、非屏蔽
LC型智能光纤配线架
产品说明:
S型智能六类配线架是具有智能管理功能的配线架,通过前面板中间的1个的8针RJ45端口上行连接到 DTU智能管理单元。1U空间可容纳额24个10针RJ45端口,其中第9、10两针用于传输管理信号。 每个端口的上方均带有LED指示灯,用于跳线的引导指示。配线架右侧配有一个额外的LED指示灯,当显示为红色是表示该配架连接至交换机,当显示为绿色是表示该配线架连接至水平端。
订购信息: 可订购24口、48口
S型六类智能非屏蔽跳线
产品说明:
六类智能非屏蔽数据软跳线提供高于TIA/EIACat6标准的传输性能。采用10针型RJ-45水晶头,第9/10两针用于传输管理信号。
订购信息: 可订购任意长度;六类、超六类、七类;屏蔽、非屏蔽
智能六类K型配线架专用跳线
产品说明:
智能六类模块化专用跳线提供高于TIA/EIACat6标准的传输性能。采用8针型RJ-45水晶头,附带额外两个铜触针用于传输管理信号。跳线两端接头内置LED,供跳线查找和任务操作时使用。
订购信息: 可订购任意长度;六类、超六类、七类;屏蔽、非屏蔽

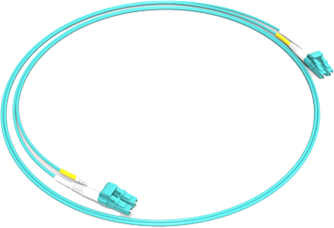

智能光纤跳线
产品说明:
光纤智能跳线采用双芯光纤,附带额外两个铜针触针用于传输管理信号。 附带额外两个铜针触针用于传输管理信号。
订购信息: 可订购任意长度;单模、多模;任意接口类型(LC、SC、FC、ST)
英式可旋转端口式面板
产品说明:
可旋转式86面板, 标准面板带有透明标签夹,可以插入图标,说明端口的应用及功能或是地址编码,可上下30度旋转,满足跳线从不同方向接入,更加方便使用。铜光结合,特别是光铜混合使用时,可以确保光纤不不会因底盒狭小而断纤。
订购信息:
可订购86型单口面板、86型双口面板、86型三口
六类非屏蔽智能配线架
产品说明:
智能配线架不仅具有优美的外观,而且具有比常规方案配线我架更出色的性能。 24个六类智能模块采用模块带LED指示功能可以根据LED不同的颜色判定面板内模块、配线架模块和交换机的连接状况,后期维护时也可以直接根据LED不同颜色判划定故障所在位置,屏蔽和非屏蔽通用;信息模块带有T568A和T568B连线方案色码,可以使用其它兼容工具进行端接。
订购信息:
可订购24口、48口;六类、超六类、七类;屏蔽、非屏蔽

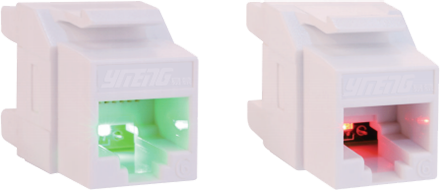

六类非屏蔽智能信息模块
产品描述:
按产品性能可分为超5类、6类、超6类、7类信息模块,此模块作为综合布线设备的一部分,符合国际最新的ISO/IEC11801.ANSI/TIA-568-B.2对性能的要求,性能要求包括NEXT、FEXT、衰减、回波损耗等,符合万兆以太网应用系统,适用于工作区和设备间的连接,可提供高达100/250/550MHz的可用带宽.。
产品特征:
标准的RJ45模块,外观设计简洁美观; LED智能导航模块,可以根据LED颜色判断不同节点连接状况; LED绿(可定制颜色)灯亮: 面板上模块与配线架上模块连接良好,但未配线架模块与交换机连接; LED红(可定制颜色)灯亮: 面板上模块与配线架上模块连接良好,且配线架模块与交换机连接 独特的IDC防尘盖可拆卸结构,方便返工和维护拆装; IDC上的打线贴纸清楚的提供了T568A/B两种打线方式,接线更方便。
六类非屏蔽智能跳线
产品描述:
按产品性能可分为超5类、6类、超6类、7类软跳线,此跳线作为综合布线设备的一部分,符合国际最新的ISO/IEC11801.ANSI/TIA-568-B.2对性能的要求,性能要求包括NEXT、FEXT、衰减、回波损耗等,符合万兆以太网应用系统,适用于工作区和设备间的连接,可提供高达100/250/550MHz的可用带宽.。
产品特征:
标准的RJ45结构,尾套外观设计简洁美观; LED智能导航软跳线,内置柔性基材电路板,配合内置LED双色指示灯及其LED电路; 可以根据LED颜色判断不同节点连接状况;LED绿(可定制颜色)灯亮: 面板上模块与配线架上模块连接良好,但未配线架模块与交换机连接; LED红(可定制颜色)灯亮: 面板上模块与配线架上模块连接良好且已与交换机连接成功。

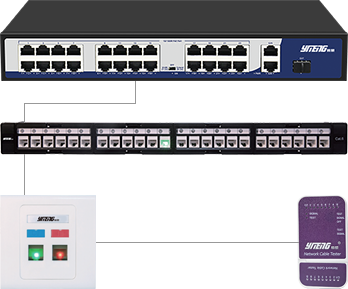

结合手持式标准测试设备,可以根据LED颜色判断不同节点连接状况;
1、LED绿(颜色可定制)灯亮: 面板上模块与配线架上模块连接良好,但配线架模块未与交换机连接;
2、LED红(颜色可定制)灯亮: 面板上模块与配线架上模块连接良好,且配线架模块与交换机连接正常。
方便网络维护人员的日常维护,提高维护效率,减少故障率;同时不影响线路的远程供电功能。安全高效且极易维护。
六类屏蔽智能配线架
产品说明:
智能屏蔽配线架不仅具有优美的外观,而且具有比常规方案配线我架更出色的性能。 24个六类智能模块采用模块带LED指示功能可以根据LED不同的颜色判定面板内模块、配线架模块和交换机的链接状况;后期维护时也可以直接根据LED不同颜色判划定故障所在位置,屏蔽和非屏蔽通用;信息模块带有T568A和T568B连线方案色码,可以使用其它兼容工具进行端接。
订购信息:
可订购24口、48口;六类、超六类、七类;屏蔽、非屏蔽
六类屏蔽智能模块
产品描述:
分为超5类、6类、超6类、7类信息模块,符合国际最新ISO/IEC11801.ANSI/TIA-568-B.2对性能的要求,性能要求包括NEXT、FEXT、衰减、回波损耗等,符合万兆以太网应用系统,适用于工作区和设备间的连接,可提供高达100/250/550MHz的可用带宽.。
产品特征:
360度全方位屏蔽,金属锌合金材质,表面镀镍简洁美观;卡接结构,不需要扎带绑线,维修和安装方便; LED智能导航模块,可以根据LED颜色判断不同节点连接状况; LED绿(可定制颜色)灯亮: 面板上模块与配线架上模块连接良好,但配线架模块未与交换机连接; LED红(可定制颜色)灯亮;面板上模块与配线架上模块连接良好且已于交换机设备连接成功。
六类屏蔽智能跳线
产品描述:
按产品性能可分为超5类、6类、超6类、7类软跳线,此跳线作为综合布线设备的一部分,符合国际最新的ISO/IEC11801.ANSI/TIA-568-B.2对性能的要求,性能要求包括NEXT、FEXT、衰减、回波损耗等,符合万兆以太网应用系统,适用于工作区和设备间的连接,可提供高达100/250/550MHz的可用带宽.。
产品特征:
标准的RJ45 头结构,尾套外观设计简洁美观; LED智能导航软跳线,内置柔性基材电路板,配合内置LED双色指示灯及其LED电路; 可以根据LED颜色判断不同节点连接状况; LED绿(可定制颜色)灯亮:跳线另一端未连接设备或交换机; LED红(可定制颜色)灯亮: 跳线另一端已连接设备或交换机。
